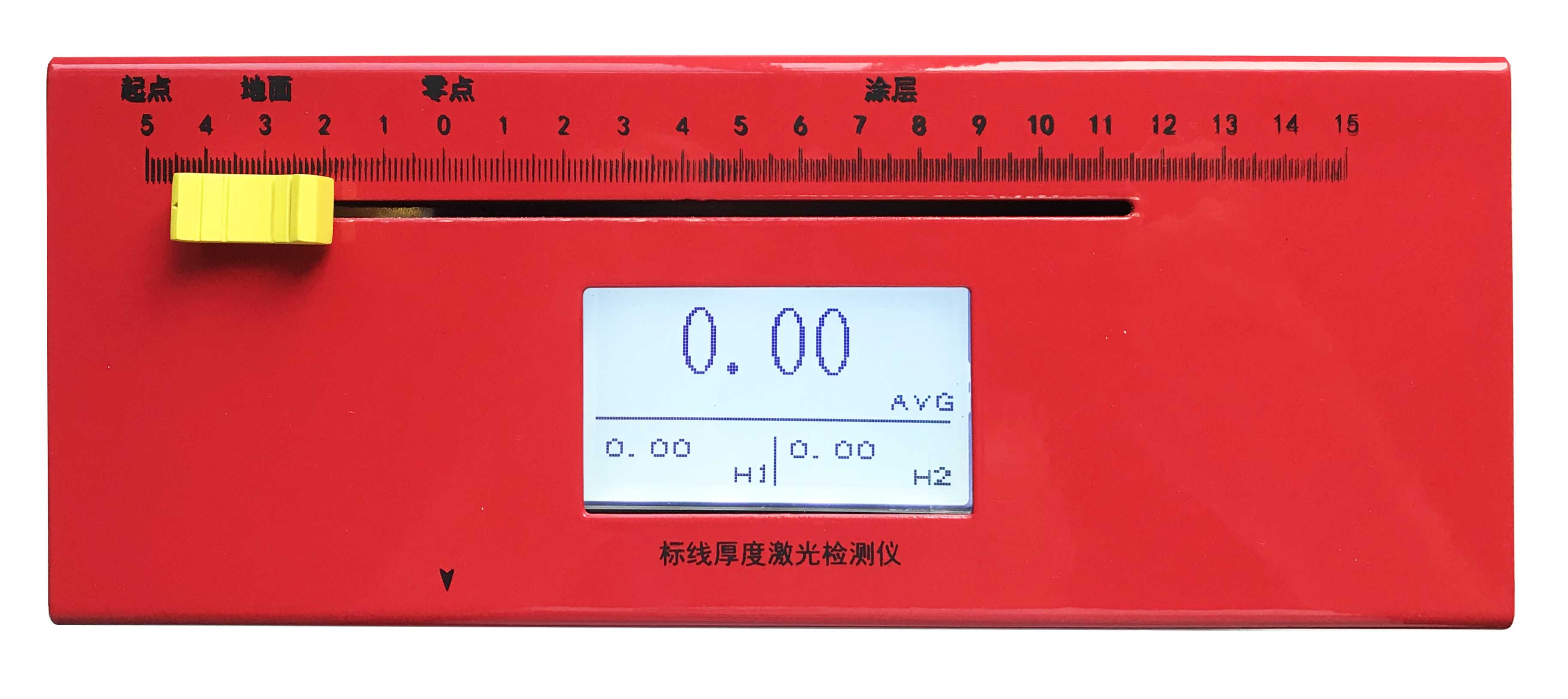

5、标线厚度激光检测仪
型号：UNS-BXH02
产品介绍：

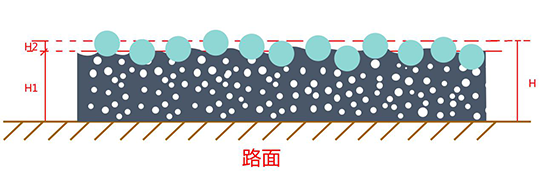

标线厚度激光检测仪（UNS-BXH02）是我司研制的产品，采用超短距、高精度、微米激光，精确测量标线厚度数据。通过激光点阵连续扫描，科学算法，让标线漆膜厚度与面撒玻璃珠凸出漆膜高度均能微毫呈现。根据面撒玻璃珠粒径，可计算出玻璃珠的嵌入深度。解决了以前设备不能无损测量标线漆膜厚度、面撒玻璃珠嵌入深度的难题。仪器快速读出标线厚度平均值H(AVG)，该平均值包含了漆膜厚度H1和面撒玻璃珠凸起高度H2。该设备检测效率快、精度高，可为标线涂料生产、施工、质量检测与道路管理部门提供最精准的数据服务。  原理示意图
H标线（含面撒玻璃珠）平均厚度AVG，H1--标线漆膜平均厚度，H2--面撒玻璃珠平均凸起高度。 标线厚度激光检测仪与其他标线厚度测量仪功能对比 标线厚度激光检测仪 | 传统标线厚度测量仪 | 高精度激光模组，高效 | 须多次操作，效率低 | 取凹凸路面平均值，基准值精准 | 为凹凸路面的某个点，误差大， | 微米激光点阵扫描，一次采取50个以上点数据 | 百分表或千分表，只能测某个点 | 测量面撒玻璃珠凸起平均高度（H2） | 无此功能 | 测量标线漆膜平均厚度（H1） | 无此功能 | 自动计算标线（含面撒玻璃珠）平均厚度（H） | 无此功能 | 根据面撒珠粒径计算嵌入平均深度 | 无此功能 | 自动消除路面凹槽、杂物等异常数据 | 无此功能 | 预留数据接口，支持无线传输、打印 | 无此功能 |

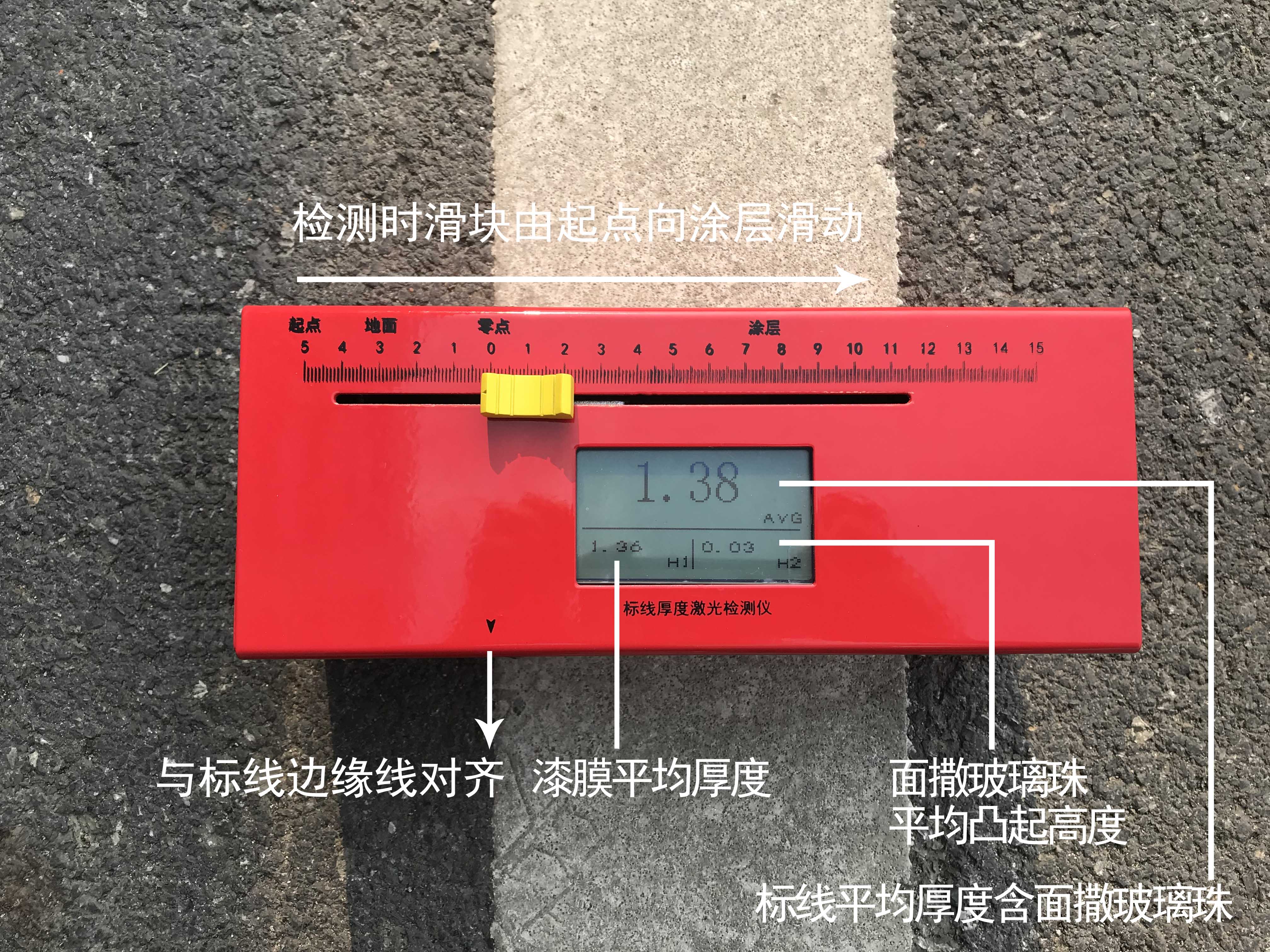

使用方法 打开电源，将设备底座置于标线上，将“零点”刻度线对准标线与路面结合处，仪器面板的“地面”区域应对应道路路面，“涂层”区域对应标线。从“起点”匀速移动滑块，从左向右滑动。测量结果在屏幕上实时显示，标线厚度单位为mm。 示意图  特别说明： 1、“路面”是指不含标线漆膜的道路表面，“涂层”是指有漆膜或加面撒玻璃珠的标线。 2、测量前，应将检测仪上的滑块移到“起点”位置。 3、设备的“零点”是路面与标线结合处的相对位置，务必保证“路面”是在路面区域。 4、精密仪器，妥善使用和保存，防止跌落、淋雨等损坏。 5、如路面有积水、泥土，需要清扫干净后检测，地表温度超过50℃请不要把设备长期放在地面上。 技术参数： 标线厚度激光检测仪 | 激光测距模块 | 光源 | 半导体激光 | 光束直径 | φ50μm | 消耗电流 | 40mA以下 | 测量 | 测量范围 | 0mm-10mm | 精度 | 0.01mm | 传输模块 | 功能 | 传输检测结果数据 | 网络 | 根据实际需要定制 | 电源 | 电源输入 | 24V DC（低功耗） | 电池 | | 环境适应性 | 工作温度 | 0℃～ +50℃ | 湿度 | 35%RH～85%RH | 体积 | 95mm×105mmm×245mm | 重量 | 2KG |
联系电话：15155153178 0551-65334166
|
